IDocインバウンド処理チュートリアル

本チュートリアルでは、DataSpider CloudからSAPシステムのIDocを実行します。
本チュートリアルでは、CSVファイルに記述された内容をもとに、銀行マスタ登録のIDocデータを送信し、SAPシステムにマスタの登録を行います。

銀行マスタ登録のIDocとして「BANK_CREATE01」を使用します。

チュートリアルにおける構成

本チュートリアルでは、以下の構成を想定しております。環境に合わせて変更してください。

項目名	値
R/3サーバ	r3server00
システム番号	01
クライアント番号	800
論理システム	SNDCLNT800

事前準備

RFCユーザの準備
DataSpider Cloud用のRFCユーザを接続先のクライアントに登録します。すでに登録済みの場合は不要です。一般的に、ユーザタイプが通信、もしくはシステムのユーザを作成します。

ビジネスメソッドの作成

銀行マスタの登録には、「BANK_CREATE01」IDocタイプを使用します。SAPアダプタでIDocを使用するためには、SAP Enterprise Integration Component Server(以下、EICS)でビジネスメソッドとして登録します。

EICSの説明については、こちらを参照してください。

EICSの起動
EICSにはStudioとは別の設定画面が用意されています。DataSpider Cloudフロント画面のサーバー情報の詳細メニューよりEICSへアクセスします。

インテグレーションコンポーネント(Integration Component)の作成
すでにほかのチュートリアルで作成している場合には、新しくインテグレーションコンポーネントを作成する必要はありません。 Overviewの[New Integration Component]を押下します。
または左側の[Integration Components]メニューの[Integration Components]-[New Integration Component]を押下します。

インテグレーションコンポーネント登録画面で以下の値を入力します。各項目に値を入力したあと、[Continue]を押下し、インテグレーションコンポーネントを作成します。

項目名値

Name Tutorial

Description チュートリアル用インテグレーションコンポーネント

インテグレーションコンポーネントが作成されました。

項目名	値
Name	Tutorial
Description	チュートリアル用インテグレーションコンポーネント

ビジネスメソッド(Business Method)の作成
[New Method]を押下します。

新規ビジネスメソッド作成画面

ビジネスメソッド登録画面で以下の値を入力したあと、[Continue]を押下します。

項目名	値
Name	BANK_CREATE
Description	銀行登録
Adapter	Librados SAP Adapter

次の画面で接続情報の登録を行います。接続情報登録画面で以下の値を入力します。

項目名	値	説明
Username	<SAPシステムに接続可能なユーザ名> ここでは「EICS」を入力しています。	SAPシステムに接続するユーザ名を入力します。
Password	<SAPシステムに接続可能なユーザのパスワード>	SAPシステムに接続するユーザのパスワードを入力します。
Server	<SAPシステムのホスト名> ここでは「r3server00」を入力しています。	SAPシステムのホスト名またはIPアドレスを入力します。
Client	<Client Number> ここでは「800」を入力しています。	クライアント番号を入力します。
Language	Japanese(JA)	言語を選択します。
System Number	<System Number> ここでは「01」を入力しています。	システム番号を入力します。
Connection Pool Minimum Count	2	コネクションプールに関する設定項目です。ここではデフォルトの「2」のままにします。
Connection Pool Maximum Count	10	コネクションプールに関する設定項目です。ここではデフォルトの「10」のままにします。
Convert HostName to IP Address	True	SAPシステムの名前解決の方法に関する設定項目です。ここでは「True」にします。
Group/Server Selection	False	メッセージサーバ経由での接続に関する設定項目です。ここでは「False」にします。
System ID	入力しません。	メッセージサーバ経由での接続に関する設定項目です。ここでは入力しません。
Message Server Host	入力しません。	メッセージサーバ経由での接続に関する設定項目です。ここでは入力しません。
Message Server Service	入力しません。	メッセージサーバ経由での接続に関する設定項目です。ここでは入力しません。
Logon Group	入力しません。	メッセージサーバ経由での接続に関する設定項目です。ここでは入力しません。

[Test Connection]を押下します。接続テストが成功すると「Successfully connected with properties.」メッセージが表示されます。

接続情報入力画面

[Continue]を押下し、ビジネスメソッド情報登録画面で以下の値を入力します。IDocタイプとはデータの受け渡しを行う入れ物の型を定義したものです。銀行登録には、「BANK_CREATE01」IDocタイプを使用します。

項目名	値	説明
Function Name/IDoc Base Type	BANK_CREATE01	呼び出したいIDoc基本タイプを入力します。
IDOC Extension Type	入力しません。	IDoc基本タイプを指定するため、ここでは入力しません。
Sap IDocument	True	IDocを実行するため、「True」にします。
Encoding	入力しません	IDocセグメントデータのエンコーディングに関する設定項目です。ここでは入力しません。
Commit Transaction	True	BAPIを含むRFC汎用モジュールに関する設定項目です。IDoc呼び出しのため、ここでは「True」にします。
Search Category	BAPI or RFC	BAPIを含むRFC汎用モジュールまたはIDocを検索する際に使用します。
Search Name	入力しません。	BAPIを含むRFC汎用モジュールまたはIDocを検索する際に使用します。

[Browse]を押下し、SAPシステムに登録されているIDocのリストから[Function Name/IDOC Base Type]選ぶことができます。

ブラウズ画面

「BANK_CREATE01」は[SAP Root Category]-[IDocuments]-[銀行登録]で選択できます。

IDocumentsブラウズ画面

[Continue]ボタンを押下し、BANK_CREATEビジネスメソッドを作成します。

BANK CREATE

スキーマ確認

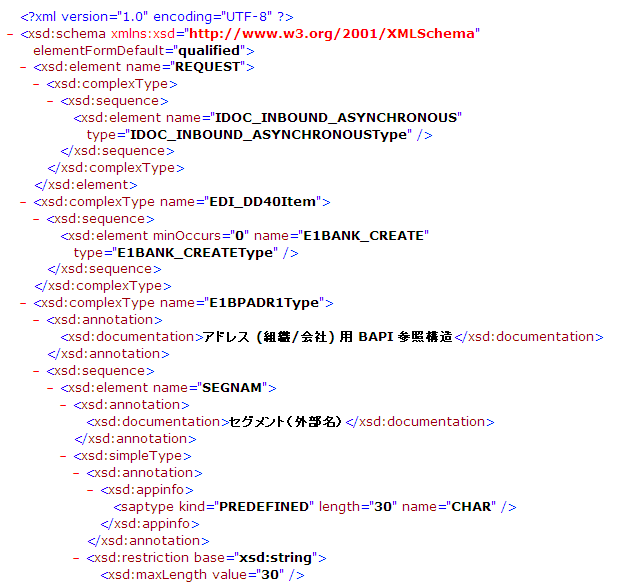

指定した「BANK CREATE」IDocに送信するリクエストデータのスキーマを表示します。[Request Schema]を押下し、リクエストデータのスキーマを表示します。

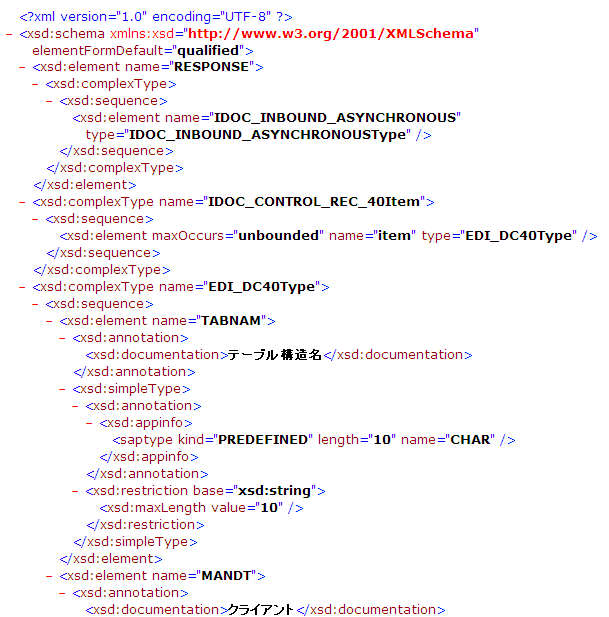

指定した「BANK CREATE」IDocから返されるレスポンスデータのスキーマを表示します。[Response Schema]を押下し、レスポンスデータのスキーマを表示します。

SAPシステムでのIDocに関連する設定

ここでは、「BANK_CREATE01」IDocを実行するために、論理システム、パートナプロファイルの登録を行います。

論理システム登録
対象システムもしくは、DataSpider Cloudに該当する論理システムの登録を行います。すでに登録済みの場合は、実施の必要はありません。

SAP GUIにて、トランザクションコード「BD54」を実行します。以下のような警告が表示されますが、続行してください。
論理システムは、クライアント非依存情報です。クライアント非依存カスタマイジングが可能なクライアントで実施してください。

[新規エントリ]を押下します。

新規エントリ追加画面で、以下の値を入力します。

項目名値

論理 Sys. EICS

名称 EICS

自クライアント論理システム確認
自クライアントに割り当てられている論理システムを確認します。ここで確認した論理システム名は、のちほどの設定で使用します。SAP GUIにて、トランザクションコード「SCC4」を実行します。一覧より、自クライアントのエントリをダブルクリックします。

項目[論理システム]に定義されている値が、そのクライアントに割り当てられている論理システム名です。通常、<システムID>CLNT<クライアント番号>が論理システムとして割り当てられます。IDocインタフェースを使用する場合、論理システムの割り当ては必須です。論理システムが割り当てられていない場合は、論理システムを新たに作成し、割り当てを行ってください。論理システムの作成および割り当ては、システム管理者のもとで実施してください。

パートナプロファイル登録
パートナプロファイルではパートナに対して、メッセージの割り当て、設定を行います。ここでは、パートナである論理システム「EICS」に銀行登録用のメッセージ「BANK_CREATE」の割り当て、設定を行います。SAP GUIにて、トランザクションコード「WE20」を実行します。

[登録]を押下します。

以下のように入力し、保存します。

項目名値

パートナ番号 EICS

Partn. Type LS

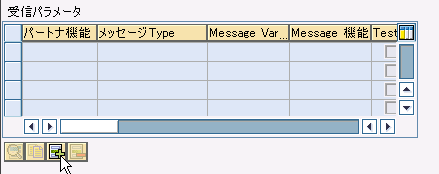

受信パラメータの[受信パラメータ登録]を押下します。

受信パラメータ設定画面で、以下の値を入力します。

項目名値

Message Type BANK_CREATE

Process Code BAPI

汎用モジュールによる処理 即時開始

設定を保存し、メッセージの割り当てを完了します。

項目名	値
論理 Sys.	EICS
名称	EICS

項目名	値
パートナ番号	EICS
Partn. Type	LS

項目名	値
Message Type	BANK_CREATE
Process Code	BAPI
汎用モジュールによる処理	即時開始

SAPアダプタからの呼び出し

EICSで登録した「BANK_CREATE」IDocをスクリプトから呼び出します。CSVアダプタからデータを読み込んで、SAPアダプタで「BANK_CREATE」IDocを呼び出し、SAPシステムに銀行情報を登録します。

スクリプトの完成イメージ

入力データを保存するディレクトリの作成
入力データを保存するディレクトリを作成します。入力データは「/data/sap/idoc_inbound」に保存します。

項目名値

パス /data/sap/idoc_inbound

ディレクトリの作成はエクスプローラで[ファイル]-[新規作成]-[ディレクトリ]を選択、または、右クリックメニューから作成することができます。

入力データの作成
入力データとなるCSVファイルを「/data/sap/idoc_inbound/input.csv」に作成します。
エクスプローラで/data/sap/idoc_inboundディレクトリに移動し、[ファイル]-[新規作成]-[テキストファイル]を選んでCSVファイルを作成します。以下の内容でCSVファイルを作成します。
項目名値

ファイルパス /data/sap/idoc_inbound/input.csv
内容
国コード,銀行ID,銀行名 JP,9990001,銀行01 JP,9990002,銀行02 JP,9990003,銀行03

スクリプトの作成
以下の内容でスクリプトを作成します。

項目名値

プロジェクト名 SAPアダプタチュートリアル

スクリプト名 IDocインバウンド

項目名	値
パス	/data/sap/idoc_inbound

項目名	値
ファイルパス	/data/sap/idoc_inbound/input.csv
内容	国コード,銀行ID,銀行名 JP,9990001,銀行01 JP,9990002,銀行02 JP,9990003,銀行03

項目名	値
プロジェクト名	SAPアダプタチュートリアル
スクリプト名	IDocインバウンド

コントロールレコード用スクリプト変数の作成
IDocのコントロールレコードはIDocの制御を行うためのレコードです。このレコードにより、SAPシステムでIDocデータに対し、どの処理を行うか制御されます。ここでは、IDocのコントロールレコードをスクリプト変数に登録します。

変数名	変数型	初期値	説明
TABNAM	文字列型	EDIDC
MANDT	文字列型	<クライアント番号> ここでは「800」を入力しています。	コントロールレコード「MANDT」には、クライアント番号を入力します。
DOCREL	文字列型	<登録先システムのリリースまたは使用するIDocのリリースバージョン> ここでは「700」を入力しています。	コントロールレコード「DOCREL」には、登録先システムのリリースまたは使用するIDocのリリースバージョンを入力します。 4.6C:46C Enterprise:620 ERP 6.0(mySAP2005):700
DIRECT	文字列型	2	コントロールレコード「DIRECT」には、IDocの送受信方向を入力します。 (SAPシステムから)送信:1 (SAPシステムで)受信:2
IDOCTYP	文字列型	BANK_CREATE01	コントロールレコード「IDOCTYP」には、受信するIDoc基本タイプを入力します。
MESTYP	文字列型	BANK_CREATE	コントロールレコード「MESTYP」には、メッセージタイプを入力します。
SNDPOR	文字列型	SAP<システムID> ここでは「SAPSND」を入力しています。	コントロールレコード「SNDPOR」には、送信側ポートを入力します。
SNDPRT	文字列型	LS	コントロールレコード「SNDPRT」には、送信側パートナタイプを入力します。
SNDPRN	文字列型	EICS	コントロールレコード「SNDPRN」には、送信側パートナ番号を入力します。
RCVPOR	文字列型	SAP<システムID> ここでは「SAPSND」を入力しています。	コントロールレコード「RCVPOR」には、受信側ポートを入力します。
RCVPRT	文字列型	LS	コントロールレコード「RCVPRT」には、受信側パートナタイプを入力します。
RCVPRN	文字列型	<受信側(SAPシステム)の論理システム> ここでは「SNDCLNT800」を入力しています。	コントロールレコード「RCVPRN」には、受信側パートナ番号を入力します。

CSVファイル読み取り処理の作成
作成したCSVファイルをCSVアダプタを使用し、スクリプトから使用できるようにします。
[ファイル]-[CSV]-[CSVファイル読み取り]をスクリプトキャンバスにドラッグ&ドロップします。 CSVファイル読み取り処理の設定画面で以下の値を入力し[完了]を押下します。

カテゴリ	項目名	値
基本設定	名前	CSVファイルの読み取り
必須設定	ファイル	/data/sap/idoc_inbound/input.csv
	列一覧/列名	国コード銀行ID 銀行名 [ファイル]を指定したあと、[列一覧の更新]プロパティアクションを実行すると[列一覧]に「inputdata.csv」の列情報が自動的に表示されます。

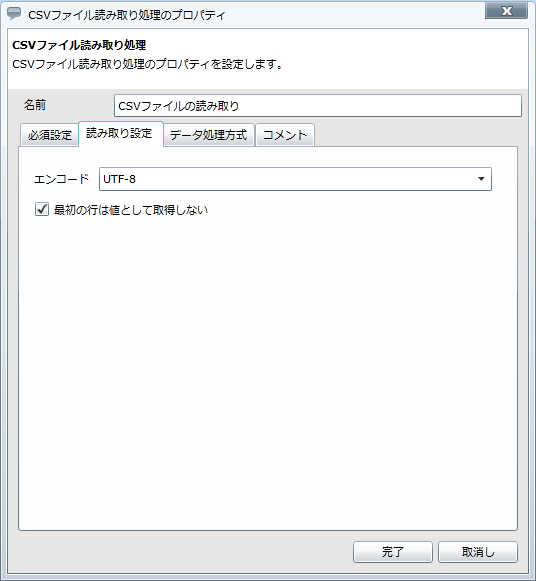

読み取り設定	最初の行は値として取得しない	チェックします inputdata.csvの最初の行の「国コード」、「銀行ID」、「銀行名」をデータとして読み取らないようにします。

繰り返し処理の作成
入力データ1行ずつSAPシステムに登録していきます。
[基本]-[フロー]-[繰り返し(データ件数)]をスクリプトキャンバスにドラッグ&ドロップします。繰り返し処理(データ件数)の設定画面で以下の値を入力し[完了]を押下します。

カテゴリ項目名値

基本設定 名前 1行ずつ繰り返し

入力データ CSVファイルの読み取り

必須設定 1ループでの処理件数 1

ここではCSVファイル読み取り処理「CSVファイルの読み取り」の結果データをそのまま繰り返し処理(データ件数)「1行ずつ繰り返し」に渡すため、マッピングの必要はありません。

カテゴリ	項目名	値
基本設定	名前	1行ずつ繰り返し
	入力データ	CSVファイルの読み取り
必須設定	1ループでの処理件数	1

ビジネスメソッド実行処理の作成
EICSで登録した「BANK_CREATE」IDocをSAPアダプタを使用し、スクリプトから使用できるようにします。

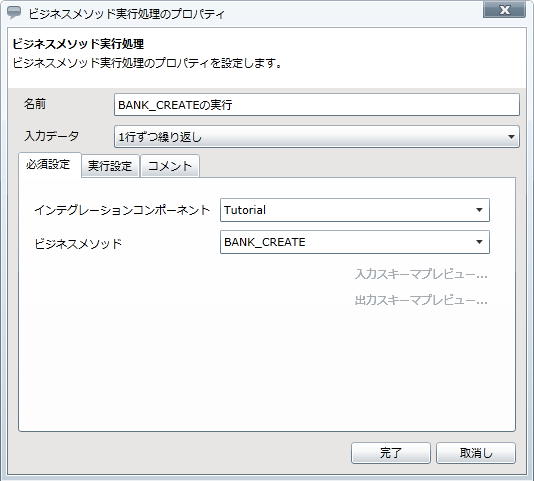

[アプリケーション]-[SAP]-[ビジネスメソッド実行]をスクリプトキャンバスにドラッグ&ドロップします。ビジネスメソッド実行処理の設定画面で以下の値を入力し[完了]を押下します。

カテゴリ	項目名	値
基本設定	名前	BANK_CREATEの実行
	入力データ	1行ずつ繰り返し
必須設定	インテグレーションコンポーネント	Tutorial
	ビジネスメソッド	BANK_CREATE

スクリプト変数と繰り返し処理(データ件数)からビジネスメソッド実行処理へのマッピングの作成
繰り返し処理(データ件数)からビジネスメソッド実行処理へドラッグ＆ドロップすると[フローを引く]ダイアログが表示されます。表示されない場合は、一旦データフローを削除してから操作してください。

マッピングの追加画面

繰り返し処理(データ件数)の入力データとなるCSVアダプタはテーブルモデル型、SAPアダプタはXML型のため、Mapperを使用しデータをマッピングする必要があります。Mapperを使用しデータのマッピングを行うため[データフローを引く]を選択して[マッピングを追加する]にチェックをいれます。

繰り返し処理(データ件数)「1行ずつ繰り返し」とビジネスメソッド実行処理「BANK_CREATE」の間に「mapping」が追加されます。

BANK_CREATEの実行完了後スクリプト画面

追加したマッピングの名前を「mapping」から「CSV→SAP」に変更します。マッピングアイコンを選択し、プロパティインスペクタから以下のように変更します。

カテゴリ	項目名	変更前の値	変更後の値
基本設定	名前	mapping	CSV→SAP

「CSV→SAP」を開き、以下のようにマッピングします。

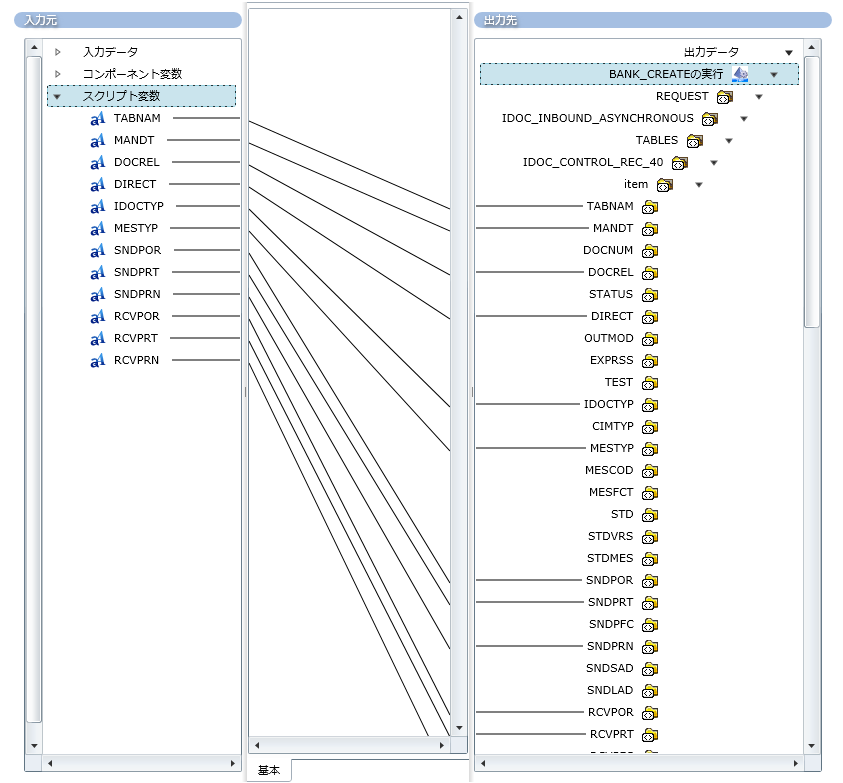

スクリプト変数からビジネスメソッド実行処理「BANK_CREATEの実行」へのマッピング

スクリプト変数名	出力先項目名
TABNAM	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/TABNAM
MANDT	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/MANDT
DOCREL	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/DOCREL
DIRECT	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/DIRECT
IDOCTYP	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/IDOCTYP
MESTYP	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/MESTYP
SNDPOR	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/SNDPOR
SNDPRN	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/SNDPRN
RCVPOR	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/RCVPOR
RCVPRT	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/RCVPRT
RCVPRN	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_CONTROL_REC_40/item/RCVPRN

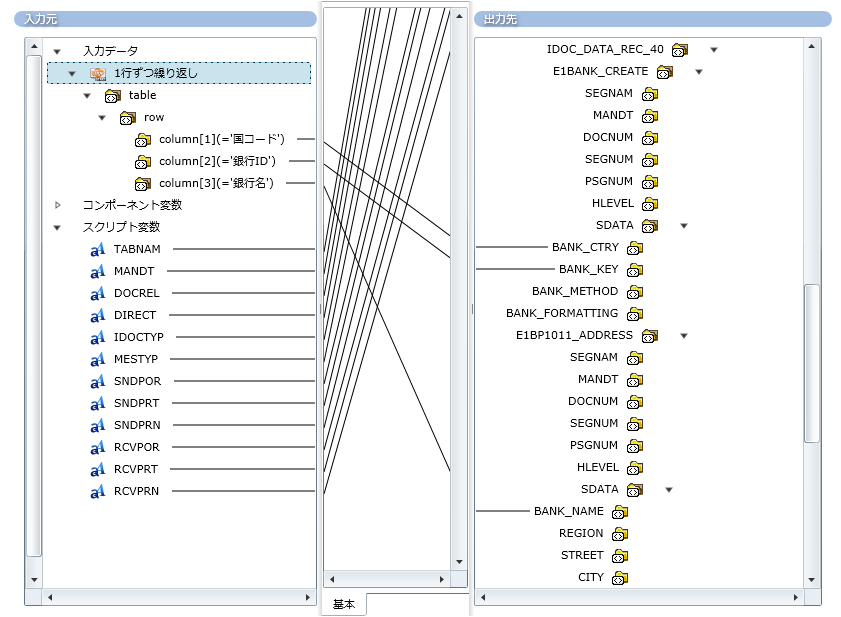

繰り返し処理(データ件数)「1行ずつ繰り返し」からビジネスメソッド実行処理「BANK_CREATEの実行」へのマッピング

入力元項目名	出力先項目名
国コード	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_DATA_REC_40/E1BANK_CREATE/SDATA/BANK_CTRY
銀行ID	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_DATA_REC_40/E1BANK_CREATE/SDATA/BANK_KEY
銀行名	/REQUEST/IDOC_INBOUND_ASYNCHRONOUS/TABLES/IDOC_DATA_REC_40/E1BANK_CREATE/E1BP1011_ADDRESS/SDATA/BANK_NAME

スクリプトの完成
作成した各アダプタをプロセスフローで結び、スクリプトが完成します。
以下の順にプロセスフローを結びます。

順序名前

1 CSVファイルの読み取り

2 1行ずつ繰り返し(START)

3 CSV→SAP

4 BANK_CREATEの実行

5 1行ずつ繰り返し(END)

スクリプト実行と結果確認
デザイナのツールバーにある[スクリプト実行]を押下し、スクリプトを実行します。

スクリプトの実行に成功すると下図のメッセージが表示されます。

IDocデータ確認
IDocデータが正常に登録されているかどうか確認します。

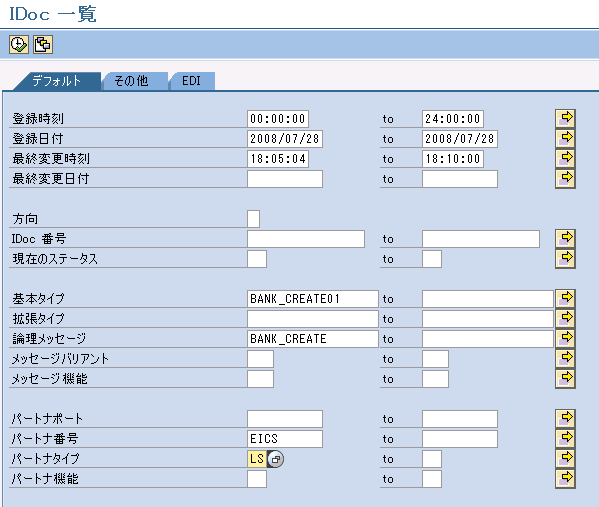

SAP GUIにて、トランザクションコード「WE05」を実行します。IDoc一覧画面で以下の値を入力し[実行]を押下します。

項目名値

基本タイプ BANK_CREATE01

論理メッセージ BANK_CREATE

パートナ番号 EICS

パートナタイプ LS

以下のように、3件の銀行登録用IDocデータが表示されていれば、IDocデータは登録されています。

Statusが緑の信号でない場合は、設定もしくは入力データに問題があり、登録されていません。

一覧より該当のエントリを選択し、ステータスメッセージで原因を確認します。

銀行マスタ確認
銀行マスタが登録されているか確認を行います。
SAP GUIにて、トランザクションコード「FI03」を実行します。銀行照会画面で以下の値を入力し、Enterキーを打鍵します。

項目名値

銀行国コード JP

銀行コード 9990001

以下のように、登録された銀行マスタが確認できます。

順序	名前
1	CSVファイルの読み取り
2	1行ずつ繰り返し(START)
3	CSV→SAP
4	BANK_CREATEの実行
5	1行ずつ繰り返し(END)

項目名	値
基本タイプ	BANK_CREATE01
論理メッセージ	BANK_CREATE
パートナ番号	EICS
パートナタイプ	LS

項目名	値
銀行国コード	JP
銀行コード	9990001
